為貫徹《中華人民共和國水污染防治法》和《中華人民共和國傳染病防治法》,防止醫院排放污水造成對環境的污染,,規范醫院污水處理設施的建設和運行管理,,促進醫院污水處理達標排放,配合國家推進醫院污水處理設施建設和即將頒布的《醫療機構水污染物排放標準》的實施,,山東隆鑫環保機械科技有限公司根據醫院污水的排放和安置情況編制如下:
根據醫院性質,、規模和污水排放去向,,并兼顧各地情況,進行分類指導,。為醫院污水處理設施建設提供技術支持,,供衛生、環保,、建設等有關部門參考,。
該醫院污水處理設備適用于綜合醫院、中醫醫院,、中西醫結合醫院,、民族醫院和專科醫院(傳染病醫院(包括結核病醫院),、心血管病醫院,、腫瘤醫院、口腔醫院,、婦產科醫院和精神病醫院等等)各類醫院污水的處理,。療養院、康復醫院等其它醫療機構和獸醫院的污水處理工程也可參照執行,。
內容包括醫院污水的收集,、工藝選擇、竣工驗收,、處理設施運行管理,、職業衛生和勞動衛生等方面。
醫院性質分類:
將各類醫院按性質分為綜合醫院和傳染病醫院兩類,,與衛生系統對醫院及醫療機構的劃分方法有差別,所指傳染病醫院指傳染性疾病??漆t(yī)院和帶傳染病房的綜合醫院。所指綜合醫院為不帶傳染病房的綜合醫院和各類非傳染性疾病的??漆t(yī)院,。
醫院污水
是指醫院產生的含有病原體、重金屬,、消毒劑,、有機溶劑、酸,、堿以及放射性等的污水。
污泥
指醫院污水處理過程中產生的污泥和化糞池污泥,。
廢氣
指醫院污水處理過程中產生的廢氣,。
針對醫院污水水質的特點,本方案擬采用常規的“A/O/O生物接觸氧化法”工藝,,該處理工藝較為簡單,,操作運行方便,,日常費用低廉,出水穩定,,主要設備為鋼結構,,考慮到廠區周邊環境和衛生問題,故該醫院污水處理工程決定采用全埋地式結構,,上部覆土,,種植花木、草坪,,進一步美化環境,。
設計原則:
1 全過程控制原則。對醫院污水產生,、處理,、排放的全過程進行控制。
2 減量化原則,。嚴格醫院內部衛生安全管理體系,,在污水和污物發生源處進行嚴格控制和分離,醫院內生活污水與病區污水分別收集,,即源頭控制,、清污分流。
嚴禁將醫院的污水和污物隨意棄置排入下水道,。
3 就地處理原則,。為防止醫院污水輸送過程中的污染與危害,在醫院必須就地處理,。
4 分類指導原則,。根據醫院性質、規模,、污水排放去向和地區差異對醫院污水處理進行分類指導,。
5 達標與風險控制相結合原則。全面考慮綜合性醫院和傳染病醫院污水達標排放的基本要求,,同時加強風險控制意識,,從工藝技術、工程建設和監督管理等方面提高應對突發性事件的能力,。
6 生態安全原則,。有效去除污水中有毒有害物質,減少處理過程中消毒副產物產生和控制出水中過高余氯,,保護生態環境安全,。
設計范圍:
1)從污水處理格柵井開始到處理設備的排放口為止。
2)污水工程的工藝流程,,工藝設備選型,,工藝設備的結構布置,,電氣控制說明等設計工作。
3)污水處理工程的鋼砼工藝結構,,設備的施工,、安裝、調試等工作,。
4)污水工程的動力配線,,由業主將主電引至污水工程的配電控制箱,配電分配箱至各電器使用點將由我公司負責,。
5)不包括廢水的收集管網及廢水排出界區的外排水管網,。

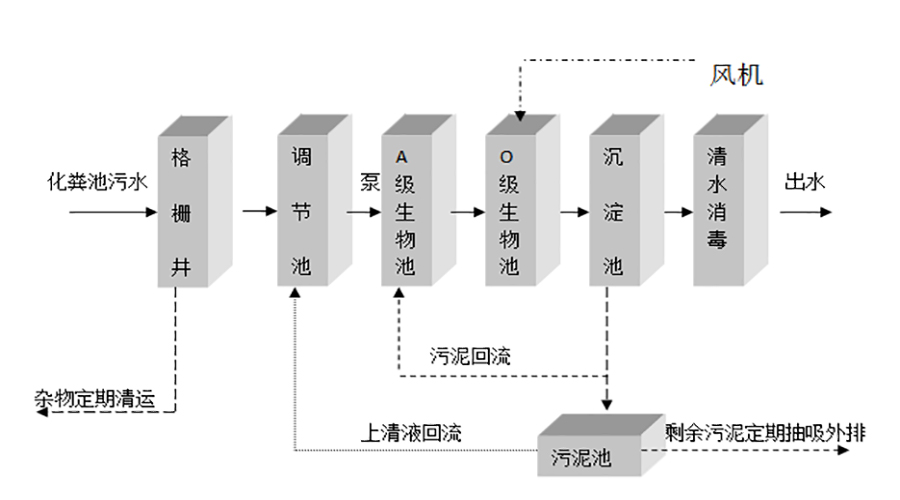

醫院污水處理工藝流程圖
醫院污水處理工藝設施簡要說明:
序號
名 稱
規 格
單位
數量
備注
1
醫院一體化設備
LXYY-1
臺
1
2
液位控制器
套
1
調節池、蓄水池
3
提升泵
臺
1
4
蓄水池提升泵至設備管道
套
1
5
一體化設備進水布水系統
厭氧酸化池
6
厭氧池彈性填料
高分子聚乙烯
套
1
7
厭氧池填料支架
套
1
8
供氧風機
LXSR-50
臺
1
氧化池
9
供氧管道
PPR材質
套
1
10
氧氣釋放器
旋混式,,自帶切割氣泡功能
套
1
11
接觸氧化池彈性填料
高分子聚乙烯
套
1
12
接觸氧化池填料支架
套
1
13
污泥泵
臺
1
二次沉淀池
14
污泥回流系統
套
1
15
出水堰
套
1
16
污泥泵
臺
1
污泥池
17
清水泵
臺
1
清水池
18
液位控制器
套
1
19
檢修孔
套
1
配套檢修
20
電器控制系統
套
1
電器部分(智能化)
21
設備配備電源線
套
1
22
管道閥門
套
1
管路配備
● 格柵井(砼)
格柵井設置于調節池內污水源頭進水一端,,設計考慮節約用地和投資。
格柵井內設置人工格柵,,通過人工格柵攔截去除生活污水中較大的懸浮物固體,、紙屑,保護水泵及后續管路系統不被堵塞,。
● 調節池
在整個處理系統中設置了污水調節池,。通過調節池設置,能充分平衡水質,、水量,,使污水能比較均勻進入后續處理單元,提高整個系統的抗沖擊性能減少處理單元的設計規模,。有利于降低運行成本和水質波動帶來的影響,。在調節池內設置空氣攪拌裝置,防止發生沉淀現象,同時可以起到水質均衡的作用。設置液位自動控制裝置,,水泵將根據液位自動開啟,。
調節池設計水力停留時間8小時,有效容積12m3,,采用土建結構,。池內設二臺潛水排污泵,一用一備,。
● 缺氧池
由于污水中的有機成分較高,,BOD5/CODcr=0.5可生化性好,因此設計采用生物膜法,。
因?yàn)獒t(yī)院污水中有機氮含量高,,在進行生物降解時會以氨氮的形式出現,所以排入水中的氨氮的指標會升高,,而氨氮也是一個污染控制指標,,因此在接觸氧化池前加缺氧池,缺氧池可利用回流的混合液中帶入的硝酸鹽和進水中的有機物碳源進行反硝化,,使進水中NO2-,、NO3-還原成N2達到脫氮作用,在去除有機物的同時降解氨氮值,。
● 接觸氧化池
污水經缺氧池處理后,,自流進入接觸氧化池,從而進入接觸氧化階段,,即進入好氧處理,。
接觸氧化池是一種生物膜法為主,兼有活性泥的生物處理裝置,,通過提供氧源,,污水中的有機物被微生物所吸附、降解,,使水質得到凈化,。
在設計過程中考慮接觸氧化時間較長為宜,即6小時,,內部設高比表面積彈性填料,,填充率為70%,在設計面積負荷時也應充分考慮周圍環境,,能確保較好的處理效率,。因此設計負荷應選擇比較低的值:0.83kg/m3·日。填料使用壽命在8年,。池內氧氣由國內生產的羅茨風機提供,。氣水比也同時考慮較高的值:15:1,曝氣形式:微氣孔曝氣,,曝氣頭考慮采用目前國際水處理較先進的膠膜曝氣頭,。該裝置在運行過程中永遠不會出現堵塞現象,具有曝氣氣孔小,,氧的利用率高等優點,,與傳統曝氣形式相比,具有無可比擬的優點,。
接觸氧化是一種以生物膜法為主兼有活性污泥法的生物處理工藝,。經過充分充氧的污水,浸沒全部填料并以一定的速度流經填料,,生滿生物膜的填料表面經過與充氧的污水充分接觸,,使水中有機物得到吸附和降解,從而使污水得到進化,。
本設計采用國際上先進的立體彈性填料,,不僅比表面積大,,且水流特性優越。
由于大量微生物被固定在填料層表面,,形成高濃度的污泥床,,俗稱生物膜,它具有較強的耐負荷沖擊,。
此種結構由于沒有或極少量地產生懸浮性的活性污泥,,因而不會產生污泥膨脹,這也是此法的一大特點,。
此階段產關鍵在于填料層的生物培養與落床,,只要運行初期將此項工作做好,運行期間基本不用過問其它問題,。
● 沉淀池
污水經過接觸氧化后,,夾帶氧化過程中產生的少量的活性污泥及新陳代謝的生物膜,以及不能進行生物降解的少量固形物,,進入二沉池進行固液分離,。使水得到澄清排出。沉淀池采用豎流式,,總停留時間2.0小時,,沉淀的污泥全部回流至污泥池作進一步消化減少剩余污泥。出水槽設計成可調液位的齒形集水槽,,增加沉淀效果,。
● 消毒池
有效消毒停留時間為40分鐘以上。在本單元細菌得到最有效的殺滅,,此時出水細菌個數<100個/L,。本單元設置溢流排放口。
● 污泥池
沉淀生物濾池的污泥定時排入污泥池,,進行厭氧消化/同時采用間隙好氧混合的方法,,通過消化可以減少剩余污泥量約70%以上。污泥池上清液夾帶活化污泥回流至缺氧內,,剩余污泥定期清理(一般一年清除2次)
